Come fornitore di gru a ponte boom telescopico, sono entusiasta di condividere con te i componenti principali che rendono questi straordinari equipaggiamenti così efficaci e versatili in varie applicazioni marine e industriali. Comprendere le parti chiave di una gru a ponte boom telescopico è essenziale per chiunque sia coinvolto nella selezione, nel funzionamento o nella manutenzione di queste gru.
1. BOOM
Il boom è forse la componente più visibile e cruciale di una gru a ponte boom telescopico. È il braccio lungo ed estensibile che fornisce alla gru con la sua portata. La caratteristica telescopica consente al boom di aumentare o diminuire di lunghezza, il che è estremamente utile per regolare il raggio di lavoro in base ai requisiti specifici dell'attività a portata di mano.
I moderni boom telescopici sono in genere realizzati in leghe in acciaio ad alta resistenza. Questi materiali offrono un buon equilibrio tra resistenza e peso, garantendo che il braccio possa supportare carichi pesanti rimanendo relativamente leggeri per ridurre al minimo il peso complessivo della gru. Il boom è spesso progettato con più sezioni che possono scivolare dentro e fuori l'uno dall'altro, proprio come un telescopio. Questo design si ottiene attraverso un sofisticato sistema di cilindri e guide idraulici.
I cilindri idraulici vengono utilizzati per estendere e ritirare le sezioni del braccio. Questi cilindri sono alimentati dal sistema idraulico della gru, che è in grado di generare forze ad alta pressione per spostare le sezioni del braccio pesante senza problemi. Le guide assicurano che le sezioni si muovano in linea retta e impediscano qualsiasi movimento laterale che potrebbe causare instabilità o danni al boom.
2. Sistema idraulico
Il sistema idraulico è il cuore di una gru a ponte boom telescopico. È responsabile di alimentare il movimento del boom, la rotazione della gru e il funzionamento del meccanismo di sollevamento. Un tipico sistema idraulico è costituito da una pompa idraulica, fluido idraulico, valvole e cilindri.
La pompa idraulica è generalmente guidata da un motore o da un motore elettrico. La sua funzione principale è quella di disegnare fluido idraulico da un serbatoio e pressurirlo. Il fluido pressurizzato viene quindi diretto attraverso una rete di tubi e valvole ai vari cilindri e motori idraulici nella gru.
Le valvole svolgono un ruolo cruciale nel controllo del flusso e della direzione del fluido idraulico. Possono essere usati per iniziare, fermare o cambiare la velocità del movimento del boom, la rotazione della gru e il sollevamento e l'abbassamento del carico. Ad esempio, una valvola di controllo direzionale può essere utilizzata per dirigere il fluido sul lato estensione o ritratta di un cilindro idraulico, a seconda che il braccio debba essere esteso o ritirato.
I cilindri idraulici vengono utilizzati per convertire la pressione idraulica in movimento lineare. Nel caso di una gru a ponte del boom telescopico, vengono utilizzate per estendere e ritirare il braccio, sollevare e abbassare il carico e inclinarsi il braccio. La dimensione e il numero di cilindri idraulici utilizzati dipendono dalle dimensioni e dalla capacità della gru.
3. Meccanismo di rotazione
Il meccanismo di rotazione consente alla gru di ruotare orizzontalmente, fornendo un'area di lavoro a 360 gradi. Questo è essenziale per raggiungere posizioni diverse sul ponte o nell'area circostante senza dover spostare l'intera gru.
Esistono due tipi principali di meccanismi di rotazione utilizzati nelle gru a ponte di boom telescopico: cuscinetti da splewing e azionamenti a splewing. Un cuscinetto a luci è un grande cuscinetto circolare che consente alla parte superiore della gru (compresa il braccio e la cabina) di ruotare rispetto alla parte inferiore (la base). È costituito da un anello interno, un anello esterno e una serie di elementi rotolanti (come sfere o rulli) che riducono l'attrito tra i due anelli.
Un'azionamento a luci è una combinazione di un motore, un cambio e un pignone che si intreccia con un ingranaggio sul cuscinetto. Il motore fornisce l'alimentazione, il cambio riduce la velocità e aumenta la coppia e il pignone guida la rotazione del cuscinetto da slewing. Questo meccanismo consente una rotazione regolare e precisa della gru.
4. Meccanismo di sollevamento
Il meccanismo di sollevamento è responsabile del sollevamento e abbassare il carico. In genere consiste in un argano, una corda metallica e un gancio o altri attacchi di sollevamento.
L'argano è un tamburo guidato da un motore elettrico o idraulico. Avvolge e distrae la fune del filo, che è attaccata al carico attraverso un gancio o altri dispositivi di sollevamento. L'argano è dotato di un sistema di frenatura per tenere il carico in posizione quando non viene sollevato o abbassato.
La corda del filo è un componente critico del meccanismo di sollevamento. Deve essere abbastanza forte da supportare il peso del carico e abbastanza flessibile da avvolgersi e rilassarsi sul tamburo del verricello. Le corde di filo sono generalmente realizzate con più fili di acciaio intrecciati per formare un cavo forte e durevole.
Il gancio o altri attacchi di sollevamento vengono utilizzati per collegare la fune del filo al carico. I ganci sono disponibili in varie dimensioni e disegni, a seconda del tipo di carico e dei requisiti di sollevamento. Alcuni attacchi di sollevamento possono includere barre di spargitori, travi di sollevamento o sollevatori magnetici, che vengono utilizzati per gestire diversi tipi di carichi in modo più efficiente.
5. Sistema di controllo
Il sistema di controllo consente all'operatore di controllare il movimento della gru. In genere è costituito da un pannello di controllo situato nella cabina della gru, che è dotato di varie leve, pulsanti e interruttori.
Il pannello di controllo consente all'operatore di controllare l'estensione e la retrazione del boom, la rotazione della gru, il sollevamento e il abbassamento del carico e altre funzioni. Le leve vengono utilizzate per controllare la velocità e la direzione del movimento, mentre i pulsanti e gli interruttori vengono utilizzati per attivare funzioni specifiche, come l'arresto di emergenza o il corno.
I moderni sistemi di controllo possono anche includere sensori e display elettronici. Questi sensori possono fornire informazioni sul peso del carico, sulla posizione del braccio, sulla pressione idraulica e altri parametri importanti. I display possono mostrare queste informazioni all'operatore, consentendo un controllo più preciso e una migliore sicurezza.
6. Base e montaggio
La base della gru a ponte boom telescopico fornisce stabilità e supporto per l'intera struttura. Di solito è montato su un mazzo o su una piattaforma, permanentemente o temporaneamente.
La base è progettata per distribuire il peso della gru e il carico uniformemente sulla superficie di supporto. Può essere dotato di soluzioni, che sono gambe estensibili che possono essere distribuite per aumentare la stabilità della gru, specialmente quando si sollevano carichi pesanti o funzionano su superfici irregolari.
Il metodo di montaggio dipende dal tipo di applicazione e dalla struttura del mazzo o della piattaforma. Ad esempio, alcune gru possono essere imbullonate direttamente sul ponte, mentre altre possono essere montate su una base girevole che consente una facile rotazione e posizionamento.
Le nostre offerte di prodotti

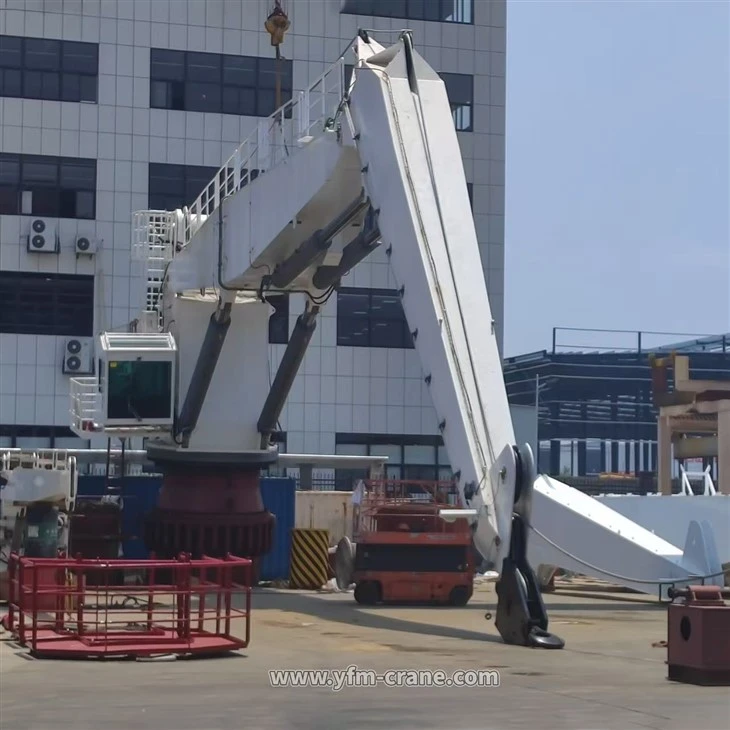

Nella nostra azienda offriamo una vasta gamma di gru a ponte boom telescopico per soddisfare le diverse esigenze dei nostri clienti. Abbiamo anche altri tipi di gru come il70ton 26m Knuckle Boom Crane, ILGru con cargo con ex - braccio centralee ilFilo da 30 tonnellate - Crane marine per carico. Queste gru sono progettate con componenti di alta qualità e tecnologia avanzata per garantire prestazioni affidabili e durata a lungo termine.
Se sei sul mercato per una gru a ponte boom telescopico o uno degli altri nostri prodotti di gru, ti incoraggiamo a contattarci per una discussione dettagliata. Il nostro team di esperti può fornirti consulenza professionale sulla selezione, l'installazione e la manutenzione della gru che si adatta meglio alle tue esigenze. Sia che tu sia coinvolto nel settore navale, nella costruzione offshore o in qualsiasi altro campo che richieda attrezzature di sollevamento pesanti, siamo qui per aiutarti a trovare la soluzione giusta.
Riferimenti
- "Manuale della gru marina", varie pubblicazioni del settore
- Manuali tecnici del produttore per gru a ponte boom telescopico
- Libri di testo ingegneristici su sistemi idraulici e progettazione della gru
